局部放電是指絕緣結構中由于電場分布不均勻、局部場強過高而導致的絕緣介質中局部范圍內的放電或擊穿現象,局部放電是絕緣老化的重要征兆和表現形式,因此,對局部放電的有效檢測對電力設備的安全經濟運行具有重要意義。局部放電的檢測是以局部放電所產生的各種現象為依據,通過能表征放電的物理量來分析局部放電的狀態及特性。國內外學者進行廣泛、深入研究局部放電的過程中產生的電脈沖、電磁輻射、超聲波、光和分解產物后，提出了局部放電法（主要有暫態地電波法、脈沖電流法、超聲波法和超高頻法）、電化學法和光學法等檢測方法。
傳統的局部放電檢測儀,其測量信號的響應頻率一般不超過1 MHz,易受外界干擾的影響,穩定性差，影響了其應用。隨著計算機技術、電子技術和傳感器技術的進步，為超高頻檢測技術創造了條件，使其具有檢測頻率高、抗干擾性強和靈敏度高，得到高度重視。

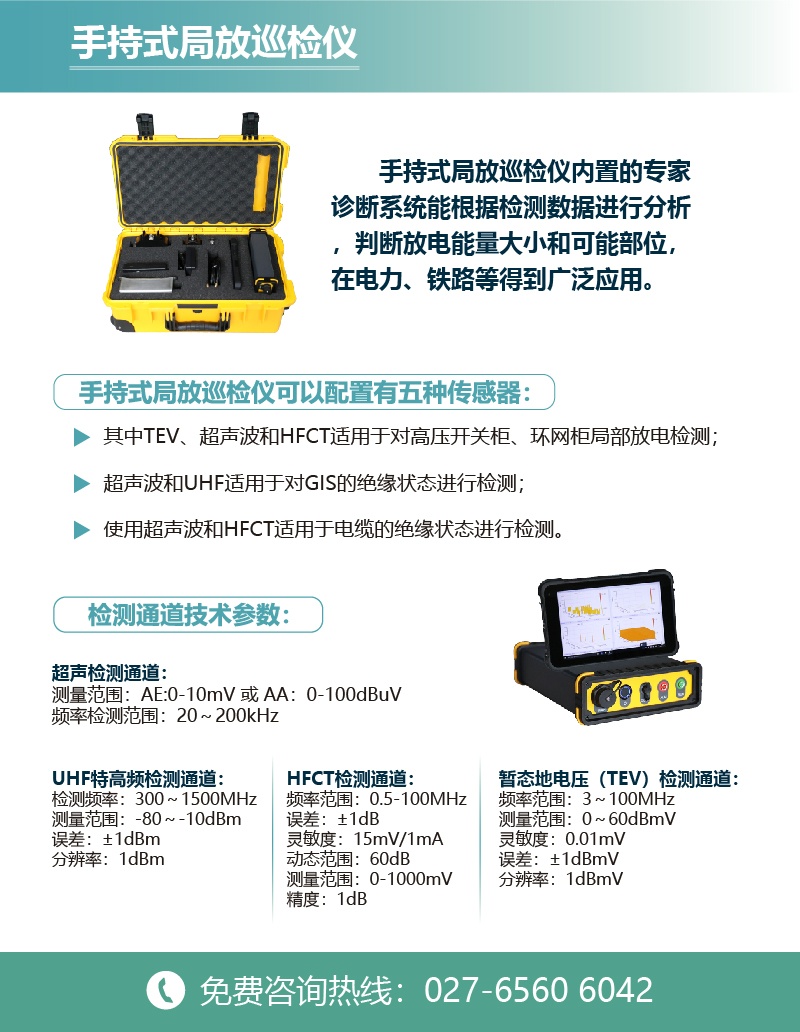

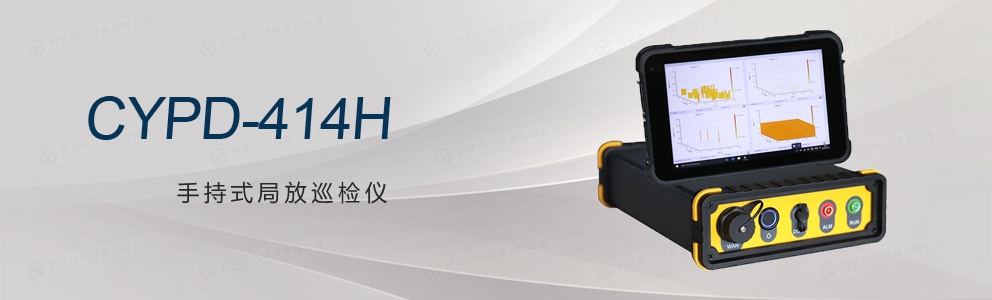

CYPD-414H手持式局放巡檢儀配置有五種傳感器，其中TEV、超聲波和HFCT適用于對高壓開關柜、環網柜局部放電檢測；超聲波和UHF適用于對GIS的絕緣狀態進行檢測；使用超聲波和HFCT適用于電纜的絕緣狀態進行檢測。內置的專家診斷系統能根據檢測數據進行分析，判斷放電能量大小和可能部位，在電力、鐵路等得到廣泛應用。
產品特點
整機采用便攜式ABS工程機箱，所有PD檢測主機、平板電腦、傳感器、充電器、信號電纜均放置便攜式工程機箱內，總重量小于5KG，1人即可攜帶和操作。
便攜式局放信號處理主機：自主研發的高速采樣板卡，4通道同步數據采集、信號處理、特征參數提取、數據可通過有線及無線方式發送到手持終端
軟件系統：分析軟件基于ARM嵌入式系統，顯示軟件基于windows系統
一臺數據采集主機可同時配置4路相同或不同的傳感器，可進行4路信號同時采集分析
手持式顯示平板：使用工業級觸摸式8.1寸1280 x 800 IPS顯示屏
軟件系統根據檢測數據，判斷放電能量和部位，能顯示各信號通道的PRPS和PRPD圖譜、橢圓圖、放電率圖譜、QT圖、N-T圖、PRPD累計圖ψ-Q-N圖，能顯示各信號通道局放信號的幅值和脈沖個數
實時數據存儲：測試過程中可實時記錄各信號通道的PRPS和PRPD圖譜、橢圓圖、放電率圖譜、QT圖、N-T圖、PRPD累計圖ψ-Q-N圖，能顯示各信號通道局放信號的幅值和脈沖個數
超限報警：軟件采用紅、黃、藍三色指示方式，提示局部放電的嚴重程度方便信息讀取
平均無故障時間：大于50000小時
電磁兼容：靜電放電抗擾度滿足GB/T17626.2-2017 4級
阻尼振蕩波抗干擾度滿足GB/T17626.10-2017 3級
工頻磁場抗擾度滿足GB/T17626.8-2006 3級
脈沖磁場抗擾度滿足GB/T17626.9-2011 3級
電源：采用12V鋰電池供電，功耗< 10W，可持續工作6小時以上
存儲溫度：-40℃～+85℃
工作溫度：-20℃～+60℃
相對濕度：5%～95%在35℃下無凝露
重量輕、易攜帶，很適合現場使用
信號采集主機重量<0.8kg
技術指標
主機CPU工作頻率：1.2GHz
主機操作系統：Linux嵌入式操作系統
主機有線網絡接口：LAN網口
主機無線網絡接口：內置無線Wifi
主機系統運行內存：512M
主機系統存儲內存：256M
主機數據采集頻率：100MHz
內置電池：鋰電池，12V，6000mAh
電池使用時間：大約6小時
電池充電時間：大約2小時
電池保護：過壓過流保護
電池充電器額定電壓：12.6V
電池充電器充電輸出電流：2A
電池充電器使用溫度：-20℃-60℃；使用濕度：<80%
CPU：Intel四核凌動Z3735F
GPU：Intel HD Graphic(Gen7)
flash：32GB
RAM：2GB
操作系統：Windows10中文版本
顯示屏：不小于8寸，1280×800IPS屏
網絡接口：Wifi和藍牙
工作環境：使用溫度：-20℃~50℃，環境濕度：0-90%RH
IP等級：54
